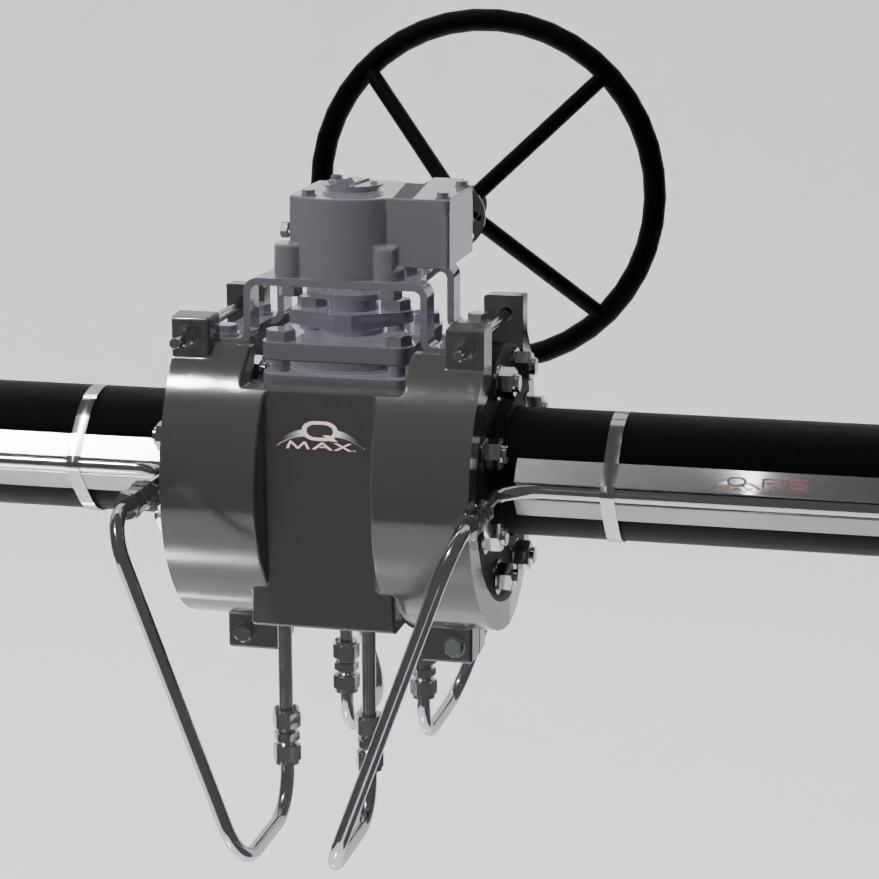

QMax FHJ (Fluid Heating Jacket)은 알루미늄으로 맞춤 제작하여 플랜지, 노즐, 밸브, 펌프, 미터, 스트레이너 등과 같은 공정 장비에서 특정 공정 온도를 유지하도록 설계한 것입니다. QMax FHJ에는 열 매체를 함유한 압력 챔버가 장착되어 있습니다. 알루미늄은 자켓 전체에 열을 전달하여 부품 주변에 ‘열 차단막’ 효과를 생성합니다.

부품 주위에 튜브 트레이싱을 감싸는 방식과 비교할 때 QMax 히팅 자켓 방식의 장점

• 설치 시간 단축
• 재사용 가능한 자켓
• Heat Sink에 해당하는 플랜지를 포함한 장치 전체에 적용
• 일관된 성능

웰드-온 또는 통합 캐스트 히팅 자켓과 비교할 때 QMax 히팅 자켓 방식의 장점

• 설치 비용 저렴
• 재사용 가능한 자켓
• Heat Sink에 해당하는 플랜지를 포함한 장치 전체에 적용
• 자켓이 해당 장치와 독립적이므로 교차 오염 위험이 제거됨

QMax 자켓은 일반 밸브이든 독특한 장치이든 관계없이 고객의 용도에 맞추어 특별히 설계됩니다. 대부분의 경우 QMax는 해당 장치가 운전중이거나 제작 중에 있는 동안에도 자켓을 설계할 수 있습니다. QMax FHJ Evaluation Questionnaire를 작성하여 담당자에게 보내주시면 검토해 드리겠습니다.

QMax FHJ 기술 사양

• 본체 재질: A319 알루미늄 주조
• 열 전도율: ~756 BTU 인치/hr ft² °F (109 W/m-K)
• 최대 온도 조건: 399 °C (750 °F)
• 재질:스테인리스 스틸 (다른 재질 사용 가능)
• 표준 사용 조건: 400 F에서 150 psig (10.3 barg @ 204 °C) (더 높은 조건의 경우 문의 가능)
• 표준 커넥터 종류: 1/2 인치 스테인레스 스틸 튜빙 ( 다른 종류들의 커넥터들도 사용 가능)
